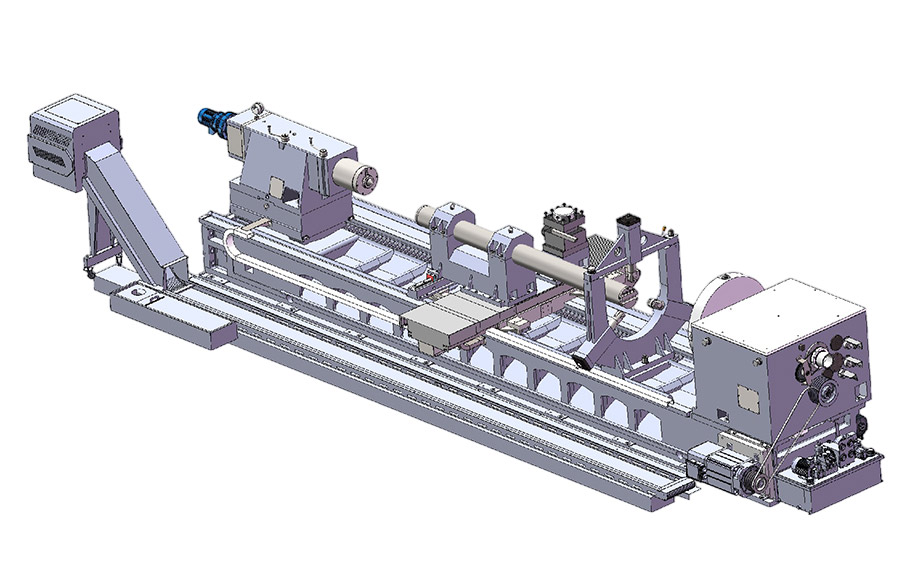

CKT61125T數控車鏜復合加工機床
CKT61125T機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業
它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件
如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。

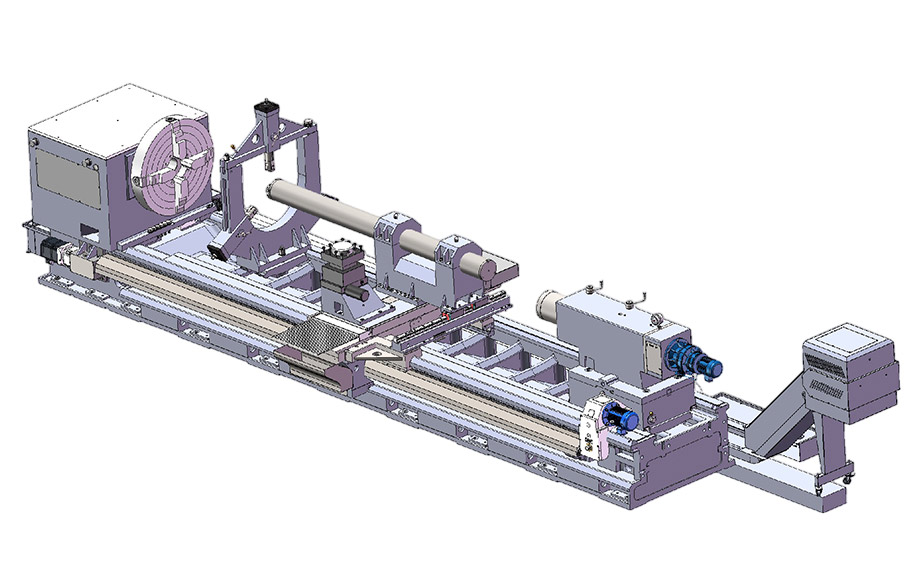

CKT61140T數控車鏜復合加工機床
CKT61140T機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。
它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。
如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。

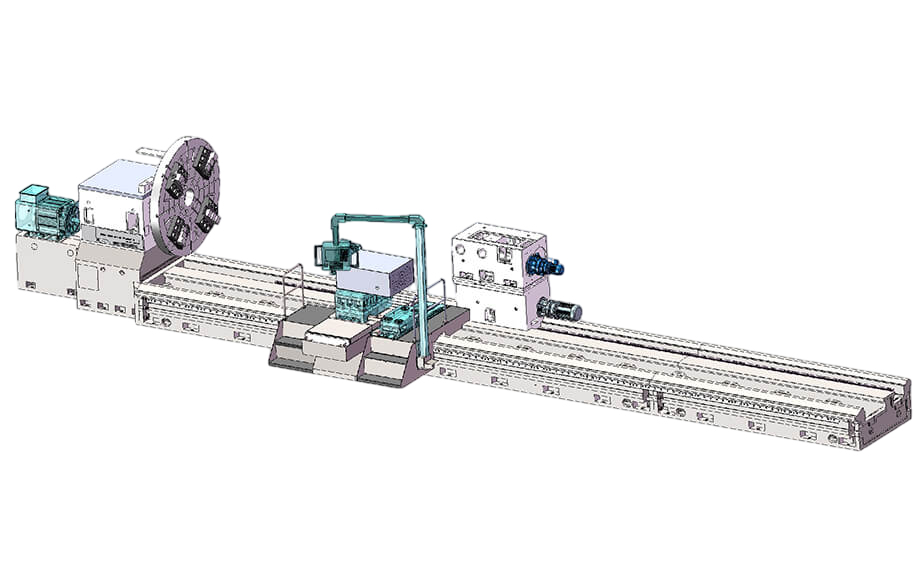

CKT61160T數控車鏜復合加工機床
KT61160T機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。
它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。
如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備

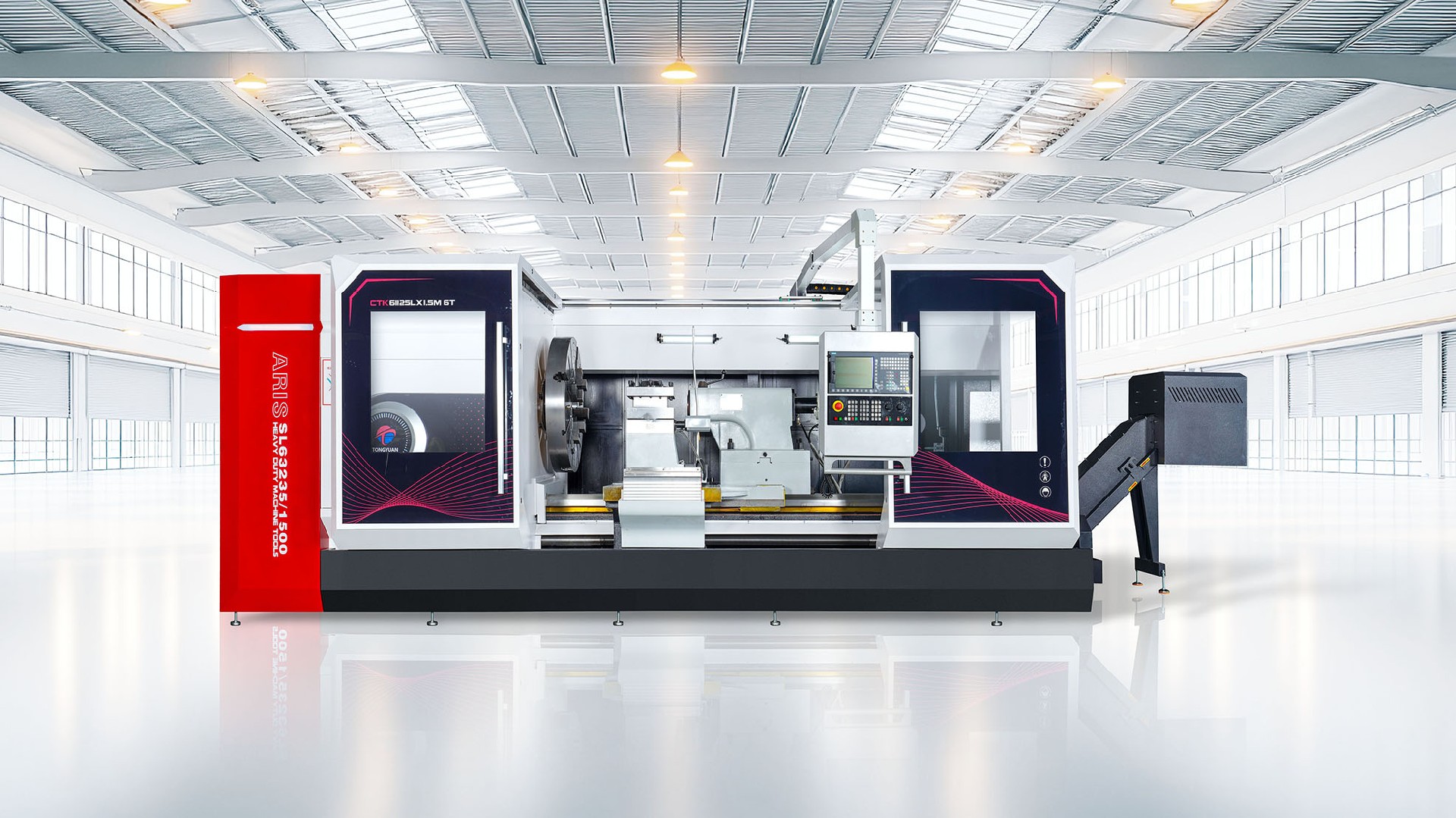

CKT61180T數控車鏜復合加工機床
CKT61180T機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業
它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件
如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備

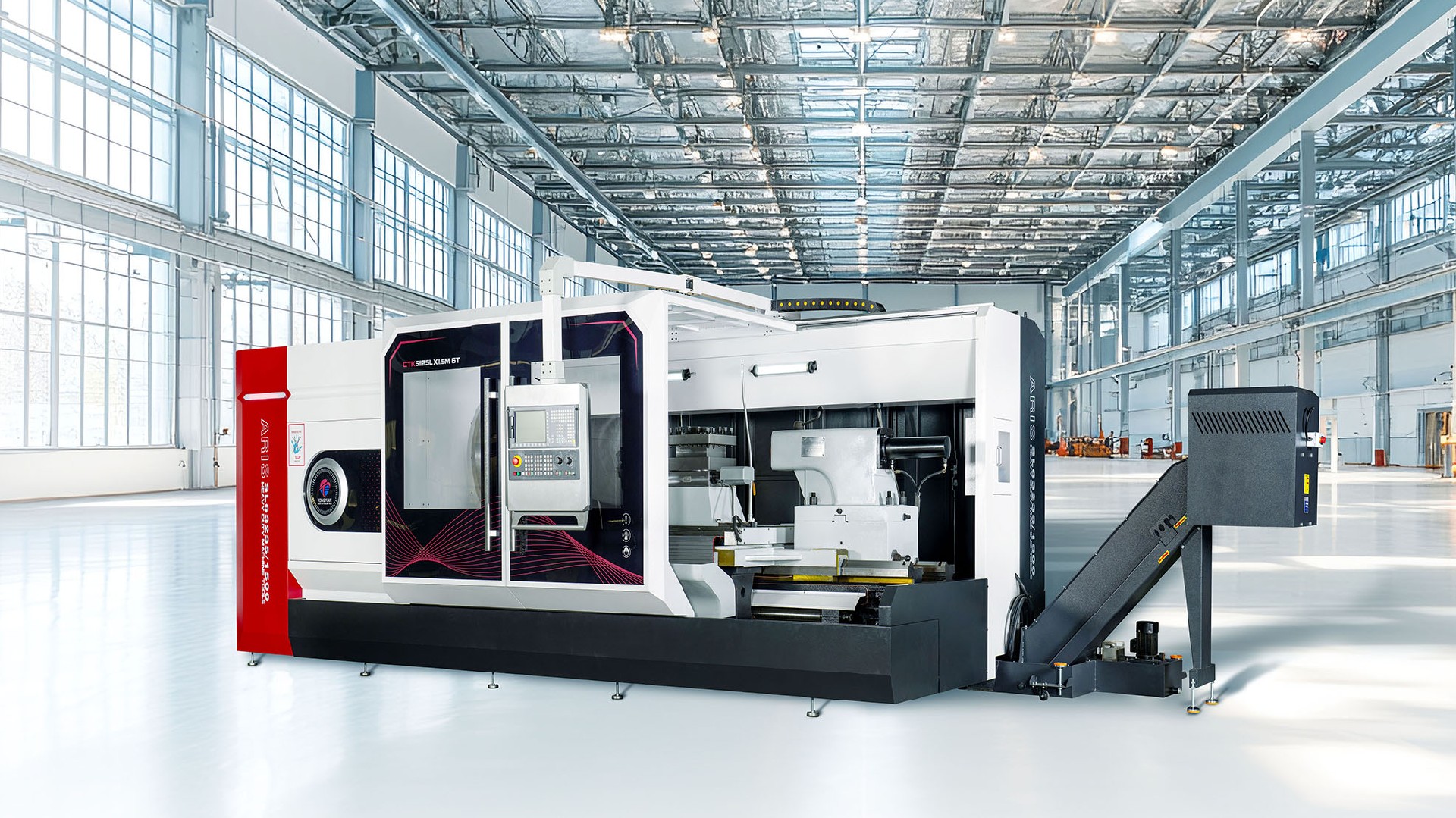

CKT61200T數控車鏜復合加工機床
CKT61200T機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。
它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件
如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備
CKT61125T數控車鏜復合加工機床
CKT61125T機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。

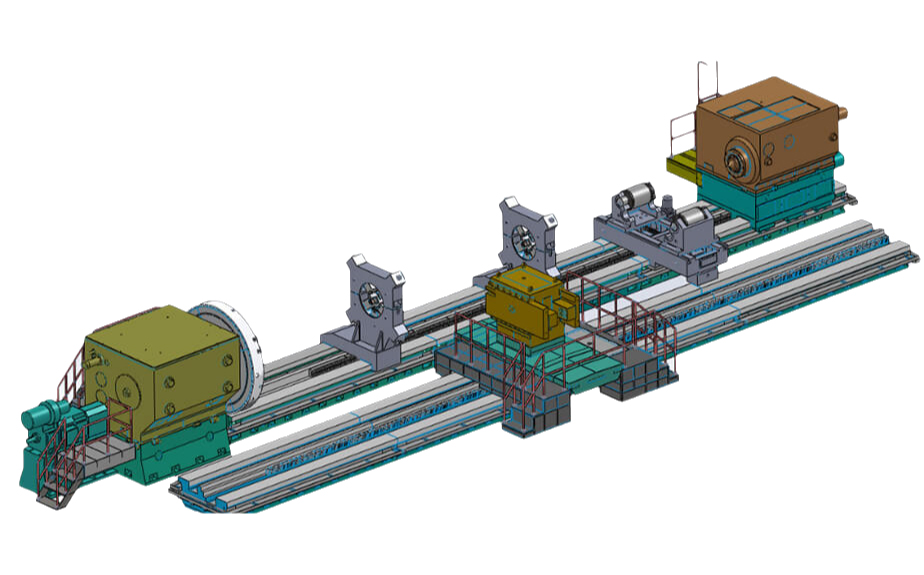

數控大車和數控重型車床上如有深孔鏜孔和車削功能時,可以安裝我公司推出的深孔鏜功能部件。深孔鏜孔附件也可以根據用戶的工件具體情況來配置。長徑比小的內孔可以用鏜桿+車刀的型式來加工。鏜桿固定在刀架上,懸伸加工。長徑比較大的內孔可以用參照深孔的加工方式。鏜桿安裝在刀架的滑板上,采用雙支撐方式,并在鏜桿尾端增加配重,在深孔的入口處增加鏜桿支撐。刀架滑板為加強結構,適應鏜孔的切削抗力。為保持鏜桿的精度,在鏜桿后支座把合在拖板的橫向直線導軌上,用以增強鏜桿的穩定性。
項目名稱 | 機床型號 | ||||
CKT61125T | |||||
兩頂尖最大承重(Kg) | 25T | ||||
床身寬度(Mm) | 1100 | ||||
床身上最大回轉直徑(Mm) | 1300 | ||||
刀架最大回轉直徑(Mm) | 850 | ||||
最大工件長度(Mm) | 1000-16000 | ||||
床頭參數 | |||||
主軸前軸承直徑(Mm) | 280 | ||||
主軸通孔直徑(Mm) | 100 | ||||
主軸錐孔 | 公制140# | ||||
主軸轉速級數 | 液壓四檔,檔內無級調速 | ||||
主軸轉速范圍 | 2-200r/Min | ||||
主電機功率 | 55kW | ||||
進給系統參數 | |||||
西門子系統 | |||||
縱向伺服電機扭矩 | 50N.M | ||||
橫向伺服電機扭矩 | 30N.M | ||||
發那科系統 | |||||
縱向伺服電機扭矩 | 50N.M | ||||
橫向伺服電機扭矩 | 40N.M | ||||
刀桿截面 | 60×60 | ||||
刀架工位數 | 立式4工位 | ||||
刀盤重復定位精度 | 0.01mm | ||||
縱向快進速度 | 4000mm/Min | ||||
橫向快進速度 | 4000mm/Min | ||||
縱向進給速度 | 1-2000mm/Min | ||||
橫向進給速度 | 1-2000mm/Min | ||||
尾座參數 | |||||
尾座套筒直徑 | 280mm | ||||
尾座套筒錐孔 | 1:7 | ||||
尾座套筒行程 | 300mm |
