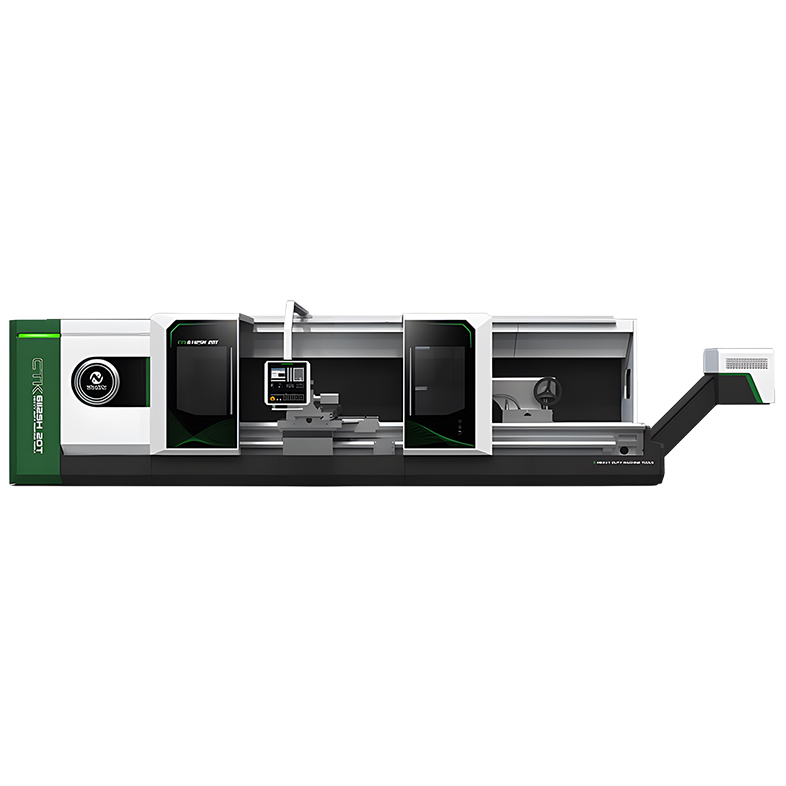

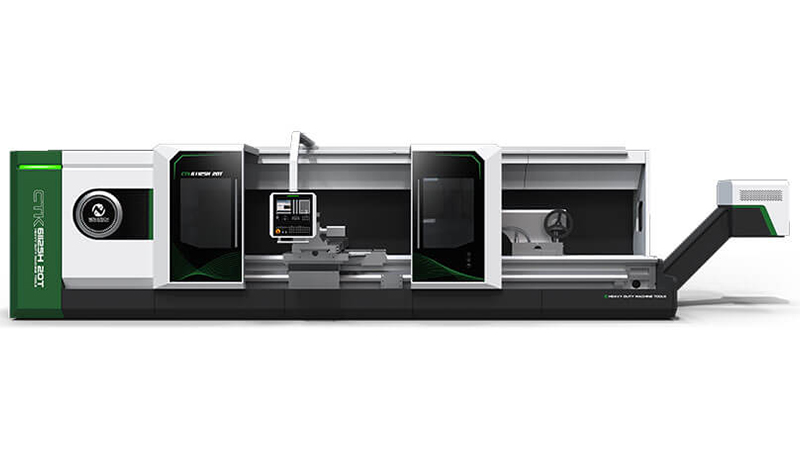

CK61100L大型數控臥式車床
?CK61100L系列機床為大型臥式平床身數控車床,采用SIEMENS或FANUC數控系統,及全數字交流伺服系統。車削主傳動為自動四擋無級變速,主電機為交流主軸電機,兩個聯動控制軸。
中心距1-5M的機床Z軸和X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動;中心距6M以上的機床Z軸采用齒輪齒條加光柵尺,X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動,具有很好的定位和重復定位精度。
機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。
CK61125L大型數控臥式車床
CK61125L系列機床為大型臥式平床身數控車床,采用SIEMENS或FANUC數控系統,及全數字交流伺服系統。車削主傳動為自動四擋無級變速,主電機為交流主軸電機,兩個聯動控制軸。
中心距1-5M的機床Z軸和X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動;中心距6M以上的機床Z軸采用齒輪齒條加光柵尺,X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動,具有很好的定位和重復定位精度。
機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。
CK61140L大型數控臥式車床
CK61140L系列機床為大型臥式平床身數控車床,采用SIEMENS或FANUC數控系統,及全數字交流伺服系統。車削主傳動為自動四擋無級變速,主電機為交流主軸電機,兩個聯動控制軸。
中心距1-5M的機床Z軸和X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動;中心距6M以上的機床Z軸采用齒輪齒條加光柵尺,X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動,具有很好的定位和重復定位精度。
機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。
CK61100L系列機床為大型臥式平床身數控車床,采用SIEMENS或FANUC數控系統,及全數字交流伺服系統。車削主傳動為自動四擋無級變速,主電機為交流主軸電機,兩個聯動控制軸。中心距1-5M的機床Z軸和X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動;中心距6M以上的機床Z軸采用齒輪齒條加光柵尺,X軸采用滾珠絲杠副加交流伺服電機實現縱向和橫向移動,具有很好的定位和重復定位精度。
機床主要部件和結構均經過優化設計,整機穩定性優越。適用于能源、化工、輕工、機電、造紙、汽車工業等行業。它具有精度高、功率大、剛性高、自動化程度高等特點。適宜加工軸、套、盤類零件。如車削內、外圓柱面、圓錐面、圓弧面、端面、切槽、倒角、車螺紋等,工藝適應性強,加工效率高,操作簡單,功能全面,可降低對工人技術熟練程序的要求,是理想的機械加工設備。
項目名稱 | 機床型號 |
CK61100L | |
兩頂尖最大承重 | 6000kg |
床身寬度 | 755mm |
床身上最大回轉直徑 | 1040mm |
刀架最大回轉直徑 | 630mm |
最大工件長度 | 1000-16000mm(6米以上為齒條傳動) |
床頭參數 | |
主軸前軸承直徑 | 200mm |
主軸通孔直徑 | Φ130mm |
主軸錐孔 | 公制140# |
主軸轉速級數 | 液壓四檔,檔內無級調速 |
主軸轉速范圍 | 5-500r/Min |
主電機功率 | 37kW |
進給系統參數 | |
西門子系統 | |
縱向伺服電機扭矩 | 30N.M |
橫向伺服電機扭矩 | 28N.M |
發那科系統 | |
縱向伺服電機扭矩 | 30N.M |
橫向伺服電機扭矩 | 22N.M |
刀桿截面 | 40×40 |
刀架工位數 | 立式4工位 |
刀盤重復定位精度 | 0.01mm |
縱向快進速度 | 4000mm/Min |
橫向快進速度 | 4000mm/Min |
縱向進給速度 | 1-2000mm/Min |
橫向進給速度 | 1-2000mm/Min |
尾座參數 | |
尾座套筒直徑 | 160mm |
尾座套筒錐孔 | 莫氏6# |
尾座套筒行程 | 300mm |
特殊訂貨部分
項目 | 機床型號 | |
CK61100L | ||
數控車鏜床功能部件 | 選配;增加該功能部件后即可實現深孔鏜床加工,也可實現深孔車削加工。 | |
數控車銑床功能部件 | 選配;增加該功能部件后可實現鉆孔加工和簡單銑削加工。 | |
數控車磨床功能部件 | 選配;增加該功能部件后可實現外圓的砂帶磨削加工。 | |
卡盤 | 標配 | Φ1000mm |
特殊定貨 | Φ1250 Φ1400mm | |
中心架 | 標配 | Φ70-480mm |
特殊定貨 | Φ400-700mm | |
刀架 | 標配 | LDB4-157 |
特殊定貨 | 可根據用戶要求任選 | |
托輥 | 標配 | 無,可特殊定貨 |
